Ⅰ. Summary

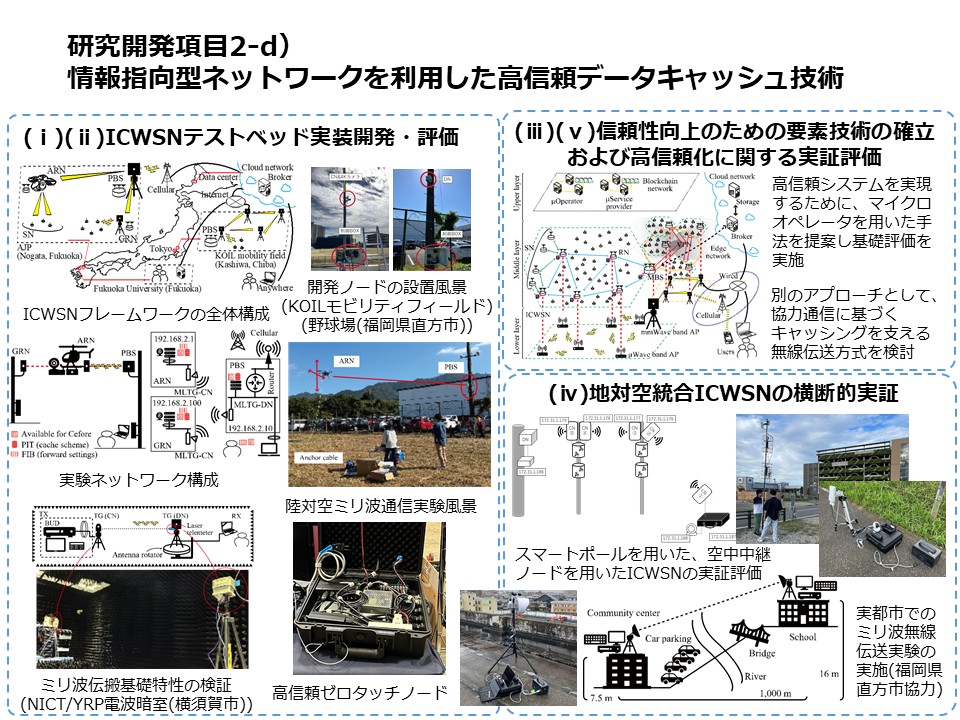

(click to zoom)
We have completed the goals we set out as folows.
[Goals]
- Data caching technology for ICN using blockchain will be developed.
- Non-terrestrial ICWSN will be developed and demonstrated.
- Reliable data caching technology for ICWSNs will be developed.
- Practical solution to solve the problems that are expected to occur when the system is actually deployed in a smart city will be investigated.
[Achievements toward the goals]
- Data caching technology for ICWSNs using blockchain have been developed.
- ICWSN testbed have beeen developed and implemented.
- Elemental technology for improving the reliability of data collection in ICWSNs have been developed, and it have been evaluated in a realistic environment.
- Ait-to-ground integrated ICWSN have been constructed.
- Demonstration and experiment have been conducted to identify practical issues that cannot be known through just paperwork.
- Reliable zero-touch sensor node have been implemented and developed, and the experiments have been conducted to evaluate the effectiveness of the proposed system at two locations: the KOIL Mobility Field and the area around Fukuoka University.
Ⅰ. Introduction


In many studies of introducing information-centric networking (ICN) into wireless communication systems, the main focus is on efficiently providing content data to users. In other words, the most common approach is to cache data from the content server on the base station and then distribute the data to users efficiently. In the information-centric wireless sensor network (ICWSN), which underpins future Internet of Things (IoT) systems in the next-generation wireless communication system (beyond the fifth generation (B5G)), it is necessary to consider the uplink from the wireless sensor network (WSN) to the base station, so its protocol design has potential for improvement. In addition, many related studies have been done to evaluate its performance using computer simulations; we believe it is important to evaluate ICWSN in realistic environments and scenarios using actual hardware devices. Therefore, in the research and development items that we are assigned as co-proposers in this project, we will establish the elemental technology for improving the reliability of data collection using ICWSN, implement a prototype system, and conduct field demonstrations.
In order to make communication networks more reliable, they should be designed to ensure that service is not disrupted even if a fault occurs in a node. In 5G/B5G, network slicing technology is used to support multiple application use cases. In order to ensure reliable data transfer between multiple wireless nodes, it is necessary to develop a new wireless network technology. Ultra-reliable and low latency communications (URLLC) for 5G wireless transmission aims to achieve a packet availability of five nines (99.999% or more). Besides, the reliable data caching technology here responds to requests from the data requestor during an effective period (sensing data is valid for meaning).
However, the wireless nodes that makeup WSNs are limited in terms of battery life and computing power, and their wireless communication environment is inferior to that of wired networks. Therefore, it is unrealistic to expect that the ICN technology developed for wired networks is applicable to WSNs. In other words, even if the topology of the communication network is guaranteed to be connected, there might be cases where communication is not possible, and even if communication is possible, communication services may be disrupted if the link is momentarily interrupted due to the communication environment. Another aspect of reliable data caching technology is that it must also be secure. When transmitting data securely over a wireless link, it is common to establish a secure wireless link between the transmitter and receiver and then transfer the data over this secure link. In this situation, if we introduce ICN into WSN, we can protect the data itself directly instead of protecting the wireless communication channel. As a result, there are advantages in terms of reducing the overhead of processing to establish a secure wireless link and the processing required to re-establish the link when it becomes unstable. In addition, since it will also become a data transmission with privacy-sensitive data via the same wireless communication channel, there is also the advantage that the mechanism for achieving secure wireless links can be omitted.
Thanks to the advantages of ICN, we will develop elemental technology for a reliable ICWSN in which neighboring nodes complement each other, even if the wireless network is dynamically variable due to node joining/leaving, node movement, or propagation-environment changes. Specifically, we plan to introduce the secure caching scheme using the blockchain we developed in the previous study, as well as a method that can restore data even if some frames do not arrive at the receiver using error-correcting codes. Furthermore, in the blockchain-based system, we have already begun considering a new method of consensus based on a voting process (Fig.1). In this system, mobile entities, such as pedestrians, small vehicles, and unmanned aerial vehicles (UAVs) not only collect data but also act as validators, and the validation of committed blocks is approved based on voting by the participants themselves. Therefore, unlike other blockchains (e.g., Bitcoin and Ethereum), the blocks can be verified without large amounts of calculation, like the proof-of-work (PoW) method, which is effective for the hardware limitations in ICWSNs. We plan to achieve this project's goal by integrating the methods we have studied.
This research item aims to improve the reliability of data collection in WSNs using ICN and blockchain technology. Through previous studies, we developed a sophisticated fusion of ICN and blockchain and made it into ICNWSNs. Waseda University, which specializes in ICN, and Gaiax, which specializes in blockchain (and its business development), are both participating, and further development and deployment of ICWSN in society can be expected. In addition, our overseas partner, Professor Andrea Detti of Italy, has also been studying ICN for many years. In collaboration with these organizations, we plan to enhance the technology of ICWSN and also make standardization proposals to strengthen the international competitiveness of this field (Waseda University will take the lead in making standardization proposals).
In the development of the testbed, we have constructed an ICN wireless communication test environment using the MIC-710AIX from Advantech Japan as an industrial-embedded computer using LTE connections, and we have been conducting ongoing experiments. As this prototype can be expanded to enable various air interfaces, it is also compatible with millimeter waves, sub-gigahertz waves, and microwaves, which will be used in the field experiments in this project. As we can see, although we still need to make some adjustments to the connectivity and device customization in order to verify the system in a practical field, we have already prepared a prototype that is designed to be evaluated, and we are currently working on operational verification in a laboratory environment (Fig.2).
Ⅲ. Research and Development Items
In this section, we describe reliable ICWSN system in the R&D items (2-d) and (3-b-①).
Ⅲ.A. Overview
In the R&D items (2-d) and (3-b-①), we aim to establish the elemental technologies that contribute to the “reliability” required for B5G. For the existence of attackers, we consider the design of a blockchain network system that guarantees the reliability of data, malicious poison data, and attacks on artificial intelligence (AI) models. In particular, we develop a reliable data caching technology for ICWSNs. The KOIL Mobility Field (Kashiwa City, Chiba Prefecture) is used as a field demonstration site for the prototype implementation. As communication infrastructure, low-power wide-area network (LPWAN), Wi-Fi, and Terragraph's millimeter wave (mmWaves) mesh network are available in the KOIL Mobility Field. In addition, it has been collecting information, such as images from cameras, temperature, humidity, noise, and sunlight levels. However, it does not collect 3D sensing data or meteorological information (e.g., wind speed and direction) in the sky, which is essential for the city-as-a-service platform in a future city, and it does not distribute these data or build a digital twin model. Therefore, during this project, the effectiveness of the ecosystem is to be verified to seamlessly share and distribute the latest urban digital data in the Kashiwa-no-ha Smart City.
Ⅲ.B. Research plan
In FY2022, we will design and develop prototypes of the elemental technologies for each R&D items. In particular, we will carry out fundamental experiments and purchase the equipment necessary for field testing in FY2024.
In FY2023, we will evaluate the effectiveness of the method we tested and examined in FY2022 in a laboratory environment. Based on the results, we will consider improving the individual technologies of each R&D item for field verification in FY2024. For each R&D item, the developed systems that are designed based on the 3D sensor system and smart pole, as well as the fundamental characteristics, are evaluated in the KOIL Mobility Field. The results from these activities are then reflected in each R&D item, and insufficient functional requirements are identified and used for method improvements. We will ensure that the prototyping process is without any delays, and we will use the evaluation results and findings obtained to ensure that the prototype is implemented by the end of FY2023.
In FY2024, to realize an ecosystem that enables the digital twin that supports the city-as-a-service to grow sustainably, we will continue to upgrade and expand the functions of each sensor system developed in FY2023 and integrate the functions. Finally, the smart sensor system will be implemented, and field testing will be carried out at the KOIL Mobility Field. Through this field demonstration, we will identify how the digital twin is established by simply turning on the power of the smart sensor system and how the IoT network connects each device and the data distribution.
Ⅲ.C. (2-d-ⅰ) Implementation, development, and evaluation of ICWSNs (for terrestrial network)(FY2022)
In the R&D item (2-d-ⅰ), we will develop reliable data caching technology for ICWSNs. In the future, it is expected that IoT devices on the ground and in the air will automatically form self-growing ad hoc WSNs. Here, we will tackle the challenge of realizing a reliable WSN using ICN and its caching function.
Ⅲ.D. (2-d-ⅱ) Implementation, development, and evaluation of ICWSNs (for non-terrestrial network)(FY2023)
We will implement, develop, and evaluate an experimental testbed for constructing an ICWSN that includes IoT devices in the air by interconnecting the ground-based devices that were realized in the R&D item (2-d-ⅰ). In addition, we will implement and develop a device that can operate stably over the long term as a node necessary for building and evaluating reliable WSNs. The evaluation will be carried out at two locations: the KOIL Mobility Field and the Fukuoka University area, and it will realize a reliable WSN using ICWSN technology.
Ⅲ.E. (2-d-ⅲ) Establishment of elemental technology for improving the reliability of ICWSNs (FY2023)
In many studies that introduce ICN into wireless communication systems, the main focus is providing users with content data efficiently. In other words, the key concept is to cache data from the content server on the base station (BS) and then distribute it to users efficiently. On the other hand, in the ICWSN supporting future IoT systems in B5G, it is necessary to consider the uplink from the WSN to the BS, so there remains potential for improvement in the protocol design. In addition, in most related studies, the evaluations were conducted using computer simulations. Therefore, we believe that the evaluation of ICWSN in a practical environment and scenario using hardware devices is meaningful. In this R&D item, we will establish the elemental technology for improving the reliability of data collection in ICWSNs. In order to make communication networks more reliable, it is necessary to design them to ensure that even if a fault occurs in a node, it will not affect the service. In this section, we consider reliable data caching systems to be those that can respond to requests from data acquirers during the period when the sensing data is valid and meaningful.
Ⅲ.F. (2-d-ⅳ) Cross-sectional demonstration and evaluation of integrated non-terrestrial ICWSNs (FY2024)
The exploration of higher frequency spectrum to drive the next-generation wireless communication systems is an urgent task, and Terragraph, an mmWave-based communication system, is one of the solutions to this challenge. In the R&D item (2-d-ⅱ), we conducted a fundamental evaluation of the integrated ground-to-air ICWSN using an aerial relay node carried out basic measurements of radio wave propagation, and conducted a long-term operation test for 60 GHz-band waves. Here, on the basis of the long-term operational testing in FY2023, we will continue the above test operation and verify the influence of weather conditions (e.g., rainfall and snowfall) and ambient conditions on the wireless communication system. This R&D item aims to clarify practical issues that cannot be identified from the paperwork, and we will consider the solutions for these issues. We believe that the results of this investigation can be used to improve the reliability of the system.
For the horizontal development of the ICWSN system, we will evaluate the characteristics of multiple aerial nodes in various environments. The experiment includes collaboration with other co-proposers, and the development of the ICWSN system will be examined from different perspectives. The results can provide significant knowledge for future research and development.
Ⅲ.G. (2-d-ⅴ) Demonstration and evaluation of reliable ICWSNs (FY2024)
In the B5G, the ICWSN that will support future IoT systems also needs to consider the uplink from the WSN to the BS, so the protocol design has considerable margins. In other related studies and development of the ICWSN, there have been many investigations and evaluations using computer simulations, but the significance of evaluations in practical environments and scenarios using hardware devices is considerable. Therefore, in this section, we will utilize the knowledge gained from the testbed development conducted in the R&D Item (2-d-ⅰ) and (2-d-ⅲ) to implement and develop a reliable zero-touch node device, and we will also experiment with two locations: the KOIL Mobility Field and the Fukuoka University area.
Ⅲ.H. (3-b-①-ⅰ) Prototyping: 3D sensor system (fundamental design) (FY2022)
Before conducting field tests using the prototype device, we will implement and develop a portable-type node. The main purpose of this trial is to conduct long-term operational testing on a laboratory scale, including testing the communication between the sensors and wireless modules on the specified node. In addition, a prototype network will be constructed in a practical test field. Through these activities, we will identify issues to be tackled before the experimental evaluation using a testbed with the results of the R&D item (2-d) that we plan to conduct in the next fiscal year and beyond, and we will also consider the test operation of the prototype.
Ⅲ.I. (3-b-①-ⅱ) Prototyping: 3D sensor system (test operation) (FY2023)
A prototype network will be constructed and tested in a practical field. In addition, we will identify issues prior to the experimental evaluation using the test bed that has introduced the R&D item (2-d), and we will consider the test operation of the prototype device. In collaboration with the R&D item (2-d-ⅱ), the test operation will not only be carried out at the KOIL Mobility Field but also at a location near Fukuoka University, where some of the functions will be replicated so that a multidimensional operational evaluation can be performed.
Ⅲ.J. (3-b-①-ⅲ) Prototyping: 3D sensor system (proof-of-concept experiments with horizontal scalability) (FY2024)
Based on the results in the R&D items (3-b-①–ⅱ) and in collaboration with the R&D items (2-d-ⅳ) and (ⅴ), we will conduct a demonstration evaluation based on the basic design carried out in the R&D item (2-d-ⅲ). We also plan to include demonstration evaluations in collaboration with other organizations, considering horizontal development. Based on the findings of this section, we will also consider what kind of solutions can be provided for users when the developed ICWSN system is deployed in a smart city. During the development of the ICWSN system, it is helpful to conduct experiments and evaluations in real cities as a test field in order to promote the horizontal deployment of the developed ICWSN system. Therefore, we will work with Nogata City in Fukuoka to provide a demonstration field for testing and operating the development system.
Ⅳ. Findings and Results











































Ⅳ.A. (2-d-ⅰ) Implementation, development, and evaluation of ICWSNs (for terrestrial network)(FY2022)
In the R&D item, we aim to establish the elemental technology contributing to the “reliability” that B5G requires. Specifically, we consider the participation and withdrawal of participants to occur frequently, and we investigate reliable data caching technology for ICWSNs. In particular, WSNs have significant hardware limitations in battery and processing power compared to wired networks. It can provide a reliable data cache even within such limitations. IoT devices that exist on the ground and in the air can be considered to automatically form ad hoc WSNs and be self-growing. We implement and evaluate the development of the ground-deployed, portable node as a testbed device necessary for the ICWSN field experiment.
地上配備デバイスに相互接続させるかたちにて、高信頼性ICWSN構築および評価のために必要となるデバイスを開発した。KOIL Mobility Fieldにおいて実証実験を行うために必要となる可搬型・機能拡張カスタマイズを実施した。まず試作機を実装し、基礎評価を通じて現地での展開を見据えた実々装に係る課題を洗い出した。当該試作機においては、搭載コンピュータをMIC-710AIXの上位互換機材であるAIR-020Xに置き換え、エアインタフェースとしてTerragraphに対応させた。
ここでの研究開発を通じて、現デバイスは陸上では利用可能であるが、上空への展開を考えるとき、重量・大きさ等の観点において必要スペックを満たせないことが明らかになった。そこで、ドローンへの搭載実績および画像解析に実績があるアドバンテック株式会社のBrain Unit for Drone(BUD)をベースとした代替デバイスとして、本実証実験で利用可能にするためのカスタマイズを施したテストデバイスを開発した。とくに、リチウムイオンバッテリーから独利した電源で動作可能としている。
Ⅳ.B. 研究開発項目2-d-ⅱ)ICWSNテストベッド実装開発・評価(地対空ネットワーク構築)(㋿5年度)
研究開発項目2-d-ⅰ)において、ICWSN実証実験に必要なテストベッドデバイスとして、地上配備型、可搬タイプノードのハードウェア装置を実装開発した。しかし、今後、地上および空中に存在するIoT機器それぞれが、アドホックな無線センサネットワークを自動的に形成し、自己成長していくことも考えられる。そこで、研究開発項目2-d-ⅰ)において実現した地上配備デバイスに接続させるかたちにて、地対空ICWSN構築および評価のために必要となる、ノード開発およびテストフィールドを構築した。テストフィールドは、KOIL Mobility Fieldおよび福岡大学近郊エリア(アドバンテック株式会社直方事業所の野球場(福岡県直方市)を選定)の2カ所に構築し、運用を含めた実証実験の準備を整えた行った。

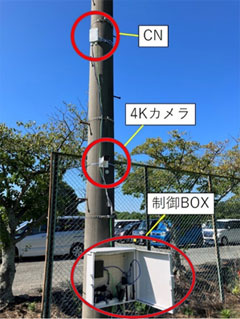

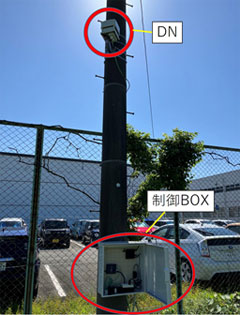

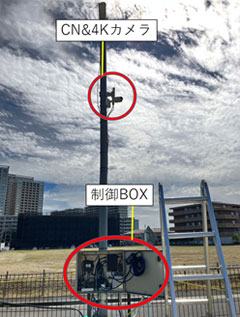

KOIL Mobility Fieldに設置した機材の概観を図5–6に示す。電源はKOIL Mobility Fieldに敷設されている商用電源を制御ボックスに引き込むことで確保した。インターネットへのアクセス回線については、バックアップを含めて2回線とし、主回線はKOIL Mobility Field内のTerragraphおよび光ネットワークを介したもの、副回線は4G/LTEルータを介したセルラネットワークである。大容量センシングデータの無線伝送実験のために4Kカメラを配置し、4KカメラとTerragraphはPoE(power over Ethernet)スイッチングハブから、LANケーブルを介して信号と電力を供給している。制御コンピュータとして、研究開発項目2-d-ⅰ)において開発したBUDデバイス(2コア1.8GHz Intel Atom CPU、Ubuntu 20.04、拡張処理モジュールおよび通信モジュール)を改造した上空ノードデバイスを設置した。当該BUDデバイスは陸上・上空においてともに使用することを想定した産業用デバイスであり、本研究開発のために、現地設置ノードデバイスとしてカスタマイズを施しローカルコンピュータとして設置した。また、外部からのリモートアクセスを実現するために、仮想デスクトップアプリケーション(AnyDesk)を設定した。
一方、野球場に敷設したテストフィールドには、KOIL Mobility Fieldのネットワークの一部を切り抜いた構成として同様の機材を設置した。これにより、福岡大学において研究開発したシステムを速やかに実装し実証実験フェーズに昇華させることを可能としている。設置した機材の全体の概観を図7-11に示す。Terragraphの子機(MLTG-CN)はKOIL Mobility Fieldに設置した設備と同等のものを設置した。一方、親機(MLTG-360)はKOIL Mobility Fieldが提供するTerragraphネットワーク部分について、その部分構成として構築した。この親機については、ICWSNの各種無線通信実験に必要なベースステーションの役割も併せ持っている点を補足する。
ここで構築しているテストフィールドは、提案ICWSNフレームワークの構成要素として、広域に分散したICWSNを統合的に管理することを可能とする設計を目指している。図12に示すように、テストフィールドとして、KOIL Mobility Field(千葉県柏市)、アドバンテック株式会社直方事業所の野球場(福岡県直方市)、福岡大学(福岡県福岡市)に機材を設置したうえで、これらのフィールドはさくらインターネットが提供するクラウドサーバに配置したブローカを介して相互接続され、VPN(virtual private network)接続により論理的に同一セグメントに配置した。これにより、広域に分散したICWSNを統一的に管理することを可能としている。
個々のテストフィールドを構成するICWSNは、センサノード(sensor node; SN)、中継ノード(relay node; RN)、自営基地局(private base station; PBS)から構成され、さらにRNは陸上配備(ground relay node; GRN)および上空配置(aerial relay node; ARN)としている。これらの主要なノードをフィールドに展開し、実証実験が可能な環境を構築している。また、エンドユーザー(データ消費者)は、ICWSNに参加することで直接データを取得することができると想定のうえ、データ取得のネットワークプラットフォームとして、ccnxベースの通信を可能にするCeforeを使用して実現している。
提案ICWSNは地対空統合型ネットワークを目指しており、空中に存在するIoT機器を含めたICWSN構築実験テストベッドを実装開発し評価する必要がある。そこで、スマートシティを実現させるためのアプリケーションサービスを支えるために、WSNは要素技術のひとつとして重要な位置づけにある点に焦点をあて、無線ネットワークは電波伝搬による信号減衰や無線通信環境の変化によるフェージングなど、有線ネットワークと比べて厳しい通信環境であることを考慮して設計した。具体的には、ここで構築するICWSNに必要不可欠な要素技術として、基礎的なミリ波伝搬特性を検証について、NICT所有YRP内の電波暗室(横須賀市)において実施した。この評価の目的は、送信機(TX)と受信機(RX)が、物理的に不安定な動きをする場合(特にUAVの挙動によるARN)の通信品質を、Terragraphビームフォーミング技術と光に似た伝搬をするミリ波に関して検証することにある。
ミリ波帯Terragraphにおける通信システムのハードウェア機材として、ミリ波メッシュネットワークを構成する親機(MLTG-360)と子機(MLTG-CN)を用いた。カタログ仕様によると、等価等方放射電力(equivalent isotropic radiation power; EIRP)は、親機ノードが43dBm、子機ノードが38dBmである。無線リンク上に見通しが十分に確保されている場合、親機と子機間の通信可能距離は300mである。親機および子機のTerragraphノードに具備されたアンテナは、64素子のフェーズドアレイで構成され、アンテナ利得は、各々、28dBiおよび22dBi、ビームフォーミングの許容角度は、水平面(方位角)(φ)が±45°、垂直面(仰角)(θ)が±25°である。Terragraph機材のアンテナのビームフォーミングに関しては、事前に設定されたアンテナビームの方位を表すインデックスパターンから、電源投入時またはリンク切断時に自動設定される。また、Terragraph通信に割り当てられた60GHz帯の周波数として、4チャンネル(中心周波数:58.32、60.48、62.64、64.80GHz、帯域幅:2.16GHz)が利用可能である。
実験は実験機材を図13に示すように配置・構築した。実験手順としては、親機と子機の各ノードを6.9m離して配置し、初期位置として対向させた(すなわち、水平面と電波の方向を調整した)。ネットワーク特性とアプリケーション特性として、iPerf3とCeforeを用いてTCPとICNレイヤのスループットを測定した。実験結果として、3回測定した平均値を図14に示す。また、親機と子機のTerragraph機材の空中線電力については、管理画面から知ることができるステータス情報から、EIRP(送信電力、アンテナ利得、給電減衰を考慮した送信信号強度)とRX側のRSSI(受信信号強度)から取得した。TCPのスループットはどの角度でも安定しており、ICNのスループットは60°または5°の領域で安定していた。Terragraphの仕様上、アンテナビームは水平方向より垂直方向の方が狭いことに注意する必要があるが、ARNとGRNとして使用する場合、多少のモビリティを許容できることが分かった。
Ⅳ.C. 研究開発項目2-d-ⅲ)ICWSNの信頼性向上のための要素技術の確立(㋿5年度)
ここでは、ICWSNを利用したデータ収集の信頼性向上のための要素技術の確立を行う。高信頼データキャッシュ技術の基礎設計に関して、自己成長につながるゼロタッチ技術として、デバイスをICWSNに参加させる際の心理的ハードルを解決することにより、自己成長を阻害する要因を取り除くことに焦点を当て検討した。その結果、自己成長を阻害する要因の一つを取り除くことにより、それを促すことに貢献できると考えている。具体的には、SNがICWSNに参加する際に必要な初期動作に関し、下位レイヤに焦点を当てたゼロタッチ機能の提案を試みている。とくに、B5Gにおける無線ネットワーク・通信システムにおいては、自由なノードの参加・離脱に伴う単純なスケールアップではなく、多様な背景や動機を持つユーザが、多様なデバイスを、多様なネットワークを介して接続される。そのため、高信頼化を実現するためには、SNが生成するデータをクリーンに保つ(悪意のあるデータの混入や悪意がない場合であっても機器の不良・故障による誤データの混入を含めて)ために、初期登録プロトコルを慎重に検討する必要がある。上述した点を考慮し、その第一ステップとして、ICWSNにSNを参加登録させる際の参加ノードの信頼性を確保する点について検討している。ICWSNに対する設計の方針や関連研究等の研究調査、ならびに本研究開発を通じて提案する技術課題に関して俯瞰し、その展望を青写真として示した。
ここで確立を試みた要素技術は、研究開発項目2-d-ⅰ)およびⅱ)において構築したICWSNフレームワークに対し、ICWSNを利用したデータ収集の信頼性向上を目指す。研究開発項目2-d-ⅲ)の目標を達成するための基礎検討として、実際のスマートシティアプリケーションサービスが展開されるゼロタッチ設計のICWSNのシステムとして設計した。ここでの高信頼化とはシステムが一定の時間間隔を通じて正しく動作することを示すベンチマーク、すなわち起こりうるあらゆるエラーに耐えられる(フォールトトレラント)信頼性の高いシステムであると解釈する。システムが正しく動作し、いつでもその機能を実行し続けることができることを示す指標として、アベイラビリティを採用し、高信頼なシステムはアクセスできない期間がないと解釈する。

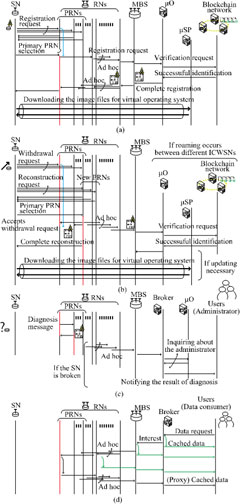

図15–16に示す通り、高信頼システムを実現するために、提案手法ではマイクロオペレータ(micro operator; μO)と呼ぶ仕組みを利用する。μOが電源投入時に個々の情報を検証した場合にのみ、ネットワークノードに参加できる仕組みを考える。これにより、実際のスマートシティにシステムを導入する場合、初期化に必要な労力を軽減するために、まずICWSNによる自動参加を可能にする必要がある。このため、ゼロタッチ設計のために、μOがその業務を行うことでデバイス情報を管理できるようにする。μOが管理する情報は、ICWSNとブロックチェーンの両方が相互信頼のない自律分散型ネットワーク下で連携できるため、提案方式ではブロックチェーンベースの台帳を利用する。このとき、ICWSNでは、ネットワークノードは一般的にリソースに制限があるため、ブロックチェーンネットワークをサポートすることは実現不可能である。そのため、μOを採用することにより、提案手法が初期プロセスにおいてノードの信頼性を保証するという点で解決策を提供する。提案手法を採用することにより、データの信頼性として、信頼できるノードが生成したデータは、追加の検証を受ける必要なく信頼できる。このため、ブロックチェーンを利用したデータ保存では、従来のような計算集約的なマイニングは不要となり、ブロックチェーンは従来のコンセンサス手法ではなく、代替のコンセンサス手法(例えば、proof-of-authority(PoA)やproof-of-elapsed-time(PoET)のアルゴリズム)を選択するだけでよい利点も得られる。
アベイラビリティを改善するためには、提案手法はプロキシ・キャッシング手法を採用することで解決を図る。これは、センシングデータに応答する役割を比較的信頼性の低いノード(例えば、SN)からより信頼性の高いノード(例えば、RNまたはPBS)に移し、協力的なデータ管理により信頼性向上に寄与できるものである。以上の研究を基礎として、信頼性と可用性に焦点を当ててICWSNシステムを進化・拡張させた手法として検討した。また、提案手法が他の社会問題(カーボンニュートラルなどの都市のグリーン化)を解決しうる要素技術になり得る可能性を秘めているため、それに関しても継続して検討する必要性もある。

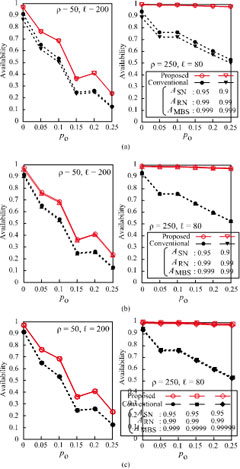

数値例として、図17(a)SNがRNおよびPBSよりも信頼性が低い、(b)PBSとRNが同等の信頼性を持つ、(c)PBSがSNおよびRNよりも信頼性が高い条件を想定して評価した。提案手法においては、プロキシ・キャッシング手法を採用することにより、信頼性の低いノードの代わりに信頼性の高いノードを使用することにより、全体的なアベイラビリティを改善することが可能であることが示されている。比較対象として、従来巣手法にでは代理キャッシュ技術を使用しておらず、また、PBSはICWSNシステムにおける単一障害点である点を補足する。数値例より、提案手法はアベイラビリティを改善していることが示されているが、高信頼性ハードウェアデバイスを開発するなど、多大なコストを支払い、PBSを過剰に信頼性高くしても、全体的な信頼性が大幅に改善されないことを示している。
Ⅳ.D. 研究開発項目2-d-ⅳ)地対空統合ICWSNの横断的実証評価(㋿6年度)
次世代無線通信システムを支える高周波スペクトラムの開拓は急務であり、本研究開発で用いているミリ波帯の通信(本研究開発ではTerragraphを使用)はその一端を担っている。研究開発項目2-d-ⅱ)において、空中中継ノードを用いた地対空統合ICWSNの基礎特性評価を実施し、ミリ波通信の電波伝搬計測および長期運用テストに向けた基礎評価を実施した。ここでは、研究開発項目2-d-ⅱ)で実施したテスト運用を継続的な長期運用テストとして継承し、それを通じて、天候(降雨・積雪)や周辺環境が無線通信システムに与える影響について検証する。これは、スマートシティに実展開した場合に想定される排除できない現実的な影響に関して、ペーパーワークでは知ることができない問題として洗い出しを行い、その解決に向けた検討を実施することになる。現在継続中のテスト運用を継承し、天候の影響や周辺環境が電波伝搬に与える影響評価も含め開発ICWSNシステムの高信頼化を図る。また、開発システムの横断的展開を見据え、地対空ICWSNの適用可能性を多角的な視点で評価する。ICWSNシステムの横断的展開を見据え、複数の上空ノードにおける特性評価など、様々な通信環境を想定した特性評価の実施については、研究開発項目3-b-①-ⅲ)において述べる。
研究開発項目2-d-ⅱ)で構築したテストフィールドを利用して、陸上ノード間(PBS、GRN)実証実験を実施した。これは、実際の都市にICWSNシステムを展開する前段階として、長期的な運用テストを実施したものである。特性評価の指標として、ネットワーク特性はiPerf3を使用して、野球場に設置したPBSとGRN間の無線伝送リンク(ミリ波帯Terragraph)に対し、TCPスループット(ネットワーク帯域幅)を計測した。定期計測のために、Perlを使用した制御ソフトウェアを実装し、それをNode-REDを使用してユーザ・フレンドリなパネルと操作性により容易な再プログラミングと再構成を可能とする設計とした。これは、専門知識がなくても誰でも提案システムをインストールし、運用できるという方針によるものである(ゼロタッチ設計)。実験用ネットワークは、PBSとGRNに対し,P2P(point-to-point)接続にて、静的ローカルIPアドレスを事前に割り当て、同一サブネット上に配置した。
図20に実験結果を示す。スループット計測は、(毎)正時00分と30分に、30秒間隔で測定し、1,440(= 48×30)回の測定の平均値として、日々の平均TCPスループットとしてまとめた。実証実験は、㋿5年12月19日から㋿6年4月26日まで実施した。実験期間全体の平均スループットは940Mbit/sであり、Terragraphの理論上限である1Gbit/sに達した。ただし、IEEE 802.11ad/ayの仕様上は、物理層でのスループットは1.93–4.62Gbit/sまで規定されているが、実験に用いたミリ波TG通信機材の有線LANインタフェースがギガビットイーサネット準拠であるため、そこがボトルネックになっている点を補足する。また、ミリ波は、天候の影響を受けやすい特徴がある(雨天)。気象庁の降雨データによると、130日間の実験期間中、1日あたり1mm以上の雨が降った日は66日、とくに10mm以上は18日であった。さらに、最大降雨量は19.5mm/hr.、平均値は3.42mm/hr.であった。実験結果を検証した結果、今回の実験結果においては、先述した天候条件では、実験結果(ネットワーク特性)に対し、有意な影響を与えていないことが分かった。
実験期間中、㋿6年2月2日から2月13日(11日間)、および㋿6年4月6日から4月26日(24日間)の2回、計測データが取得できない事案が生じた。この原因としては、Terragraph通信によるものではなく、主として計測コンピュータのハードウェア・ソフトウェアに起因するものであった。このネットワークトラブルに対し、制御コンピュータの再起動だけで解決可能な軽微な障害と、担当技術者を派遣し原因究明と解消を図る必要がある深刻な障害に分類する場合、本事案については軽微な障害であった。このことから、提案システムの無線リンクと機器の定期的な診断機構を搭載させたうえで、複数のノードが協力して相互に監視し、障害発生時には自動的に再起動などによる自動復旧のメカニズムを搭載させることにより、システム全体の可用性が向上することが分かった。
研究開発項目2-d-ⅱ)で構築したテストフィールドを利用して、地対空統合ICWSNシステムとしての実現性評価として、陸対空ノード間(PBS−ARN)実証実験を実施した。とくに、ARNデバイスを実装し、ミリ波通信をベースとした陸上局対上空局間の無線ネットワーク特性を検証した。ARNは、機材搭載(2–3kg)の都合により、産業用ドローンを使用して、UAV搭載を前提とした産業用コンピュータ(Advantech BUD)、カメラ、Terragraph子機で構成した。なお、UAVに搭載したコンピュータは、研究開発項目2-d-ⅰ)において検討した上空ノードである。カメラと子機は、各々、USBケーブルとイーサネット(LAN)ケーブルを介してコンピュータに接続した。ユーザ端末としては、PC(Intel Core i5U(2 core 1.3 GHz)CPU、8 GB RAM、Ubuntu 20.04 OS)をPBSに直接接続した。電波法および航空法の規制により、UAVは係留飛行とし、係留ロープには、Terragraph子機に対する電源供給PoEのLANケーブルを束ねた。UAV離陸後、ARNをPBSから = 10m離れた位置で、同じ高さとして = 5m でホバリング飛行させ、陸上PBS(Terragraph親機)と上空ARN(Terragraph子機)のアンテナ面を互いに正面に向かい合わせ、Terragraph子機ノードを再起動させることにより、ビームフォーミングの方向(インデックス)を固定した。現地の実験風景は図21に示している。
ネットワーク特性の評価として、TCPスループットはiPerf3を使用して30秒(1秒間隔)で計測した。ARNを = 10、20、30mの各位置でホバリング飛行させたとき、平均スループットは、735、787、899Mbit/sであった。なお、陸上でのTerragraph親機と子機の通信実験では、両ノードを d = 20m の距離で配置している。従って、陸上間通信と比較して、陸対空通信の平均TCPスループットは16.3%低下した。一般に無線通信の伝送品質は、送受信器間の距離に比例して低下する。しかし、今回の実験においては、 = 30mのスループットは = 10mまたは = 20mの測定結果と比較して安定した。具体的には、スループットの計測結果を統計的に処理した場合、 = 10、20、30mにおける標準偏差は、245、171、31.6 であった。この理由としては、UAVがホバリング状態を維持させた場合であっても、上下・左右、およびローリング・ピッチングの微少な動作に起因して、ミリ波無線伝搬特性に影響を与えたためである。そのため、PBSとARNの距離が長くなるにつれて、そのUAVの変動の影響が小さくなるため、直進性が強いミリ波通信の安定に貢献したと考える。とくにTerragraph通信機材は、陸上敷設の固定用無線メッシュワーク用途であるため、ビームフォーミングの再設定は動的(適応的)には実施されていない点、アンテナのビームパターンは固持されたまま適応変調の伝送レート(MCS(modulation and coding scheme)セット)のインデックスを下げ、適応電力制御(transmission power control; TPC)における送信電力を上げることにより、無線伝送リンクを維持させる設計となっている点を補足する。カタログ仕様上は、Terragraph親機と子機の通信距離は最大150mであるため、通信性能は十分であると考える。
UAVが上下左右に変動した場合のミリ波TG通信の安定性を検証するために、 = 30mの地点でホバリング飛行させた状態を基準とし、各々、1m移動させた場合のネットワーク特性を計測した。結果として、平均TCPスループットは、ホバリング状態、上下移動(垂直方向)、左右移動(水平方向)に対し、931、836、821Mbit/sであった。すなわち、TCPスループットは、ホバリング状態と比較して、最大460Mbit/s低下し、上下移動および左右移動では、10.2%、11.8%低下した。また、UAVの移動により、個々のスループット計測値(1秒間隔)の変動が大きくなり、その統計的な性質として、標準偏差は、ホバリング状態、上下移動、左右移動に対し、31.6、157、165であった。UAVの変動によりTCPスループットは一時的に低下したが、スループット上限に近い十分な通信速度および無線リンクは維持された。
TCPスループットは、BS–ARNおよびRN–SNの各々の無線区間で計測した。PBS–ARNの場合、UAVはPBSから10m、20m、30mの地点でホバリングさせた。一方、PBS–ARNでは、UAVはPBSから20m離れたSN上空でホバリングさせた。TCPスループットはiPerf3を用いて30秒間測定した結果をプロットしている。結果より平均TCPスループットは700–900Mbit/sであり、Terragraphのスループット上限である1Gbit/sに近接する、高速無線伝送を安定して行うことができた。しかし、PBS-ARNの結果では、PBS-ARN間の距離が短いほどスループットのばらつきが大きくなった。これは、UAVがホバリングしているとはいえ、上下左右に動き、さらにロールやピッチングもするため、その動作がミリ波の電波伝搬に影響を与えるためと考えている。そのため、PBSとARNの距離が長いほど、このような変位の影響は相対的に小さくなり、結果としてばらつきが小さくなったと考察した。
ICNスループットは、3つの異なるデータに対して、データ取得を5回実施し、その際に計測した値の平均値を表している。最初のデータ取得では、ARN経由でSNからデータを取得したため、ICNのスループットは低かった。一方、2回目から5回目までの平均スループットは、キャッシング機構により、初回と比較してスループットが改善した。ICNスループットは、異なるランダムデータ(3件)をcefputfileでICWSNにコミットし、cefgetfileでそれらを受信した際の時間に基づき、平均値として算出した。このとき、 = 10、20、30 mのとき、平均ICNスループットは、12.2、13.0、14.6Mbit/s、平均ジッタは、712、669、583μsであった。ICNスループットとTCPスループットの特性は同じ傾向を示した。
災害時情報共有システムのようなユースケースを想定し、ARNに搭載したカメラ映像を陸上局宛のライブストリーミング配信実験を実施した。具体的には、ARNはcefputstreamを用いて放送し、PBSに接続したPCはcefgetstreamを用いて受信した。図22に実証評価の結果を示す。動画配信は問題なかったが、そのストリーミング動画の動きが滑らかではない課題が残った。
ミリ波通信を介した陸対空ノード実験を含めて、地対空統合型ICWSNのテストベッドについて、ジャパンドローン展2025(幕張メッセ)において展示した(図23)。展示デモは会場に設置したミリ波Terragraphにおいて、2ホップの無線リンクを介してICNベースのリアルタイム動画配信を実施した。通信距離は短いが、展示期間中(3日間/10:00–17:00)、システムは安定して連続稼働を続けることが確認できた。
ここで開発したゼロタッチノードについては、福岡県直方市の協力を得て、実際の都市においてミリ波無線伝送実験を実施した。とくに、ミリ波通信においては、現在広く使用されている無線周波数帯と比較すると、雨、酸素、親水性物質(例えば、木、葉、人間)など、ミリ波固有の追加減衰を考慮したリンクバジェットを考える必要がある。とくに、60 GHz帯の電波は雨や酸素の影響を受けやすい点を補足する。関連研究として、屋外で数百メートル程度のカバレージを確保するためにミリ波帯の適用が検討されているが、実際の都市でエコシステムを構築するためにはさらなる評価が必要である。我々の知る限り、実都市におけるミリ波通信を用いた長距離データ伝送に関する実験はほとんど行われていないため、ここでの貢献は大きいと考えている。
ここでの実験環境について述べる。これまでに実装してきたICWSNノードを、図24に示すように、福岡県直方市内の公民館と小学校に設置した。なお、公民館と小学校は3階建ての建物であり、ノードデバイスは屋上に設置された。国立地理院が提供する三次元地図によると、これの建物の高度はそれぞれ7.5mと16mであり、両者の直線距離は1kmである。図25に示すように、無線伝送リンクには、河川、橋、道路、駐車場があり、電波伝搬に影響を与える可能性があり、詳細は次の通りである。河川は、遠賀川であり、川岸はよく整備され、草や水生植物で覆われている。実験中、川面は平らで穏やかであり、大きな波は立っておらず、すなわち、ミリ波伝搬に影響を与える要因は観察されなかった。河川を渡している橋は勘六橋であり、地方国道に接続している。なお、直方市は、福岡市や北九州市といった大都市近郊都市として発展しているが、その幹線道路の交通量についてはミリ波に影響を与える流量ではない。また、公民館前の河川敷は駐車場として利用されており、数十台の車が駐車されていた。長距離無線伝送実験を実施したフィールド概観として、公民館と学校の風景を図26に示す。図26に示す通り、ICWSNを構成するノードデバイスはミリ波TG通信機材に接続している。
ここで使用した2台のMLTG-CN/LR(パラボラアンテナ内蔵の長距離伝送対応機種)を相互に向かい合わせ、カタログ仕様によると、通信可能な距離は最大1kmであった。実験中は、適応レート制御のインデックスは自動的に9に設定された。図27は公民館に向かって学校屋上のアンテナの背後から撮影した写真であり、公民館は赤印の位置にある。この写真が示す通り、送信側と受信側のノード間の見通しは明確に確保されている。また、実験時の天候は曇りであり、降雨減衰によるミリ波帯の電波伝搬の影響はないと考えられる。
実験シナリオとして、次の2つの場合を想定した。すなわち、アンテナ面を完全に合わせて調整した場合(仰角と方位角の両方が適切に調整した)、およびその状態からわずかに角度をずらした場合場合である。これらのシナリオに設定した場合について、各々、物理層のステータス情報は以下の表にまとめた。なお、MLTG-CN/LRデバイスでは、アンテナの正面空間が仰角と方位角の観点からグリッドパターンに分割され、各サブ領域にビームフォーミングインデックスが割り当てられている。また、アンテナ面で最も中心に近いビーム方向は、ビームフォーミングインデックスが30であることから、双方のアンテナ面の調整結果として、両者のシナリオとなっていることを確認した。

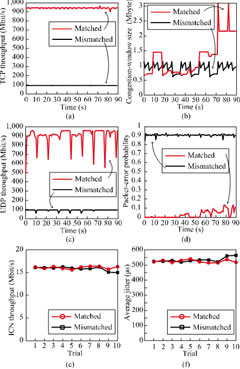

図28にネットワーク特性およびICNの特性評価実験の結果を示す。結果に示す通り、アンテナ面が一致している場合と不一致の場合の平均TCPスループットはそれぞれ941Mbit/sと94.4Mbit/sであった。MLTG-CN/LRに内蔵されたアンテナは指向特性のあるパラボラアンテナであるため、数度のアンテナ面のズレがネットワーク特性の低下を招いた。また、TCP輻輳制御に関して、平均輻輳ウィンドウサイズは1.26Mbyteおよび0.967Mbyte、39.3%の差異が観測された。なお、アンテナ面が一致している場合における結果においては、輻輳ウィンドウサイズを大きくするための試みがなされている結果を得た。
平均UDPスループットはそれぞれ902Mbit/sおよび93.3Mbit/sであった。アンテナ面が一致している場合、UDPスループットが一時的に低下する領域が見られた。この低下の原因は、自動再送信要求と転送エラー制御メカニズムが省略されているためであり、その結果としてこれらの劣化が生じていると考えられる。TCP特性と比較すると、TCP輻輳制御メカニズムが有効に機能しているため、このような劣化は見られない点を補足する。UDP通信におけるパケット誤り率に関して、平均値は、各々、0.0294および0.903であった。アンテナ面が不一致の場合、パケット損失が散在され、これはUDPスループットに影響を与えていることが分かった。ICNスループットの平均値はそれぞれ16.1Mbit/sと15.8Mbit/sであった。
ICNスループットは、Ceforeにボトルネックがあるため、TCPやUDPのスループットよりも大幅に小さくなった。なお、ICWSNでは、ICN層がTCP/UDP層の上にスタックする構成としている。そのため、Ceforeにおけるミドルウェアの実装により、最大データ伝送帯域幅が最大値に設定されると、データ登録、保存、転送の失敗確率が悪化する。さらに、平均ジッターはそれぞれ525μsと534μsであった。ただし、ICNスループットとジッターは、2つのシナリオ間で有意な差は見られなかった。これらの結果から、ICN層プロトコルの性能がTCP/UDP/IPプロトコルスタックの性能に影響を与えないことがわかった。また、実際の都市において、ミリ波を用いたICWSNに十分なネットワーク性能が得られることも実験的に検証することができた。
Ⅳ.E. 研究開発項目2-d-ⅴ)ICWSNの高信頼化に関する実証評価(㋿6年度)
研究開発項目2-d-ⅰ)からⅳ)で実現したデバイスおよび実装開発のノウハウを結集し、高信頼ICWSNシステムの基礎設計に基づき、高信頼ゼロタッチセンサノードの実装開発ならびにKOIL Mobility Fieldおよび福岡大学近郊エリアの2ヵ所にて運用を行い提案手法の有効性評価を実験的に実施する。ここでは、研究開発項目2-d-ⅲ)で確立させた要素技術に対し、研究開発項目2-d-ⅰ)で行ったテストベッド開発のノウハウを活かし、高信頼ゼロタッチセンサノードの実装開発、ならびにKOIL Mobility Fieldおよび福岡大学近郊エリアの2ヵ所にて運用を行い提案手法の実験的な有効性評価を実施した。
研究開発項目2-d-ⅲ)において、提案ICWSNにおける高信頼性とゼロタッチ設計を実現させるために、マイクロオペレーター(micro operator; μO)とマイクロサービスプロバイダー(micro service provider; μSP)を用いる手法を検討した。uOはSNがICWSNに参加可能か検証し、その結果として接続に必要となる情報を提供する。そのため、認証情報だけではなく、ネットワーク構築設定情報(最寄のRN、PBS、FIB(forwarding information base)情報)の授受が必要である。一方、μSPはSNがICWSNとの接続が確立された後、ゼロタッチ動作するために必要なアプリケーションや設定情報を提供する。また、無線ネットワーク分野に信頼性工学の知見を導入することにより、提案手法の可用性について定式化し机上検討により評価した。研究開発項目2-d-ⅲ)においては、机上設計・机上検討を実施し完了しているが、実々装することを考えると不十分な箇所が散在される。この点に関しては、今後の課題として継続的して研究を進める必要性があるが、その第一段階として、それを評価するための試作ノード開発および基礎評価が必要である。
ゼロタッチノードの実装開発に関しては、研究開発項目2-d-ⅰ)からⅳ)を通じて、実証フィールドにおいて各種実験を実施するために、各種センサや周辺機器等をアタッシュケースに収めた可搬型ノードデバイスを開発した。また、陸上・上空で利用可能なノードおよび現地設置ノードデバイスを開発した。これらの知見やノウハウ、実証実験結果を結集して、高信頼ゼロタッチ型センサノードを開発した。当該ノードは、過酷な屋外環境に設置されることを想定した防水設計である(デバイス内外は防水コネクタを採用)。また、システムの信頼性を向上させるため、モーター駆動システムや空冷ファンなどの機械的構造は非搭載である。センサや各種モジュールはケース外にも搭載できるように設計しており、それらのインタフェースは産業界におけるデファクトスタンダードであるRS-232/485(Modbus)に基づくシリアル接続を標準としているため、互換性と拡張性を備えた汎用設計としている。本デバイスはゼロタッチ設計を採用しているため、商用電源に接続後、電源ボタンを押すだけで動作するように事前に設定等を組み入れている。当該ゼロタッチノードデバイスは、CEATEC 2024において試作機の参考展示を行った(図29)。
ここで開発したゼロタッチノードデバイスにおいては、ICNベースのデータ伝送制御を行う必要があり、それを達成するに十分なスペックが求められることが指摘されている。その点について検証するために、スマートシティアプリケーションにおけるセンシングデータの統計的特性に基づきモデル化を行い、定式化されたモデルを使用して生成したランダムデータに対し、ICWSNの構成ノードとして想定した制御コンピュータの計算処理能力を評価した。
センシングデータの統計モデルは、先行研究で開発した災害に強いスマートシティの実現に向けた河川監視システムで取得したセンシングデータを用いて作成した。台風や集中豪雨による内水氾濫を防止するために、河川監視システムにおいて河川の流速と方向を推定することを目的として、遠賀川(福岡県直方市)に試験的に設置した。そのうえで、センシングデータとして、水面と周辺風景の写真を撮影した画像データである。ここでの統計モデル化を行うにあたり、位置、カメラアングル、撮影時間などの条件は同じであるが、撮影時間を変えた20枚の画像を含む25組のデータセットである。具体的な作成手順としては、データセットからバイト単位のコードワード(0x00~0xFF)の累積分布関数(cumulative distribution function; CDF)を表すセンシングデータの統計モデルを導き出した。
各データについて256種類の異なるコードワードの出現頻度を算出し、出現確率を降順にソートした。図30に計算されたCDFを重ね合わせた線として描画した結果を示している。なお、赤い線は符号語が均等に発生した場合を表している。この結果から、符号語が均等に分布している場合は線が赤い線と重なるはずであるが、現場のフィールドで取得されたセンシングデータには特定の偏りがあることが示されている。取得条件は様々であるが、データの統計的特性は類似しているため、以下で述べるハードウェア性能評価に用いるランダムデータの生成は、この統計モデルを用いた。
ICWSNにおいてはセンシングデータがカプセル化された名前付きデータとして取り扱われるため、効率性と信頼性を確保するために、基本的なデータ演算操作としてデータ圧縮および暗号化が実行される。そこで、提案ICWSNのエッジ側のノードとして、ユーザ端末ノード、エッジノード、SNとして想定したハードウェアデバイスに対し、計算機演算能力という観点で評価した。この評価結果は、スマートシティにネットワークを構築し、展開するためのベンチマークと実現可能な条件を提供できる点において貢献する。ハードウェアについては、ユーザー端末ノードとしてMacBook Pro、エッジノードとしてAdvantech AIR-020、センサノードとしてAdvantech EPC-S202とRaspberry Pi 4Bを用いた。とくに、Advantech AIR-020とEPC-S202は、いずれも産業用途向けの高信頼の組込みコンピュータである。コンピュータの演算能力評価に際して、先述のモデルに従い生成した、0.1、0.5、1、5、10、50、100、500、1,000、5,000、10,000kbyteの100個のランダムなデータセットを用意した。データセットのバリエーションとして、最小および最大サイズは、ICNヘッダー(およびフッター)と典型的なICNチャンクサイズを持つテキストベースのセンシングデータを想定して設定した。また、このような手続きでデータ生成を行うことは、著作権や肖像権に関する問題に懸念が残る実データの使用を避けるためである。
評価実験として、データ圧縮および伸長処理にかかる処理時間を測定した。具体的には、データ圧縮アルゴリズムとして、deflateアルゴリズムとLempel-Ziv-Markov-Chainアルゴリズム(LZMA)を使用した。deflate方式はスライディング辞書とハフマン符号化技術を使用したもので、データ圧縮方式として広く使用されている。一方、LZMA方式は、圧縮性能を向上させるために、様々な符号化技術で強化された効率性の高いデータ圧縮方式のひとつである。いずれも可逆データ圧縮方式であり、複数の組み込みデバイスでサポートされている。一般的に、LZMA方式は、deflate方式よりも高速に処理することが可能である。また、データ暗号化方式として、さまざまなコンピュータシステムで広く利用される共通鍵暗号方式である、AES方式を使用した。一般に、AESベースの暗号化方式を採用したシステムでは、128bit、192bit、256bitなどの鍵長を選択するが、鍵長が長いほど暗号強度が強固になる。ここでは、128bitと256bitが、一般的なIoTデバイスで広く使用されていることから選択した。実験では、HTTP over TLS/SSLプロトコルなどのインターネットサーバー上で安全な通信を提供するオープンソースソフトウェアライブラリであるOpenSSLを使用した。
図31–32において、データ圧縮に関して、deflateとLZMAの各方式による処理時間を含めた結果、データ暗号化に関して、128bitと256bitのAES方式を使用した暗号化と復号の処理時間を含む結果を示している。縦軸、横軸とも対数軸である。データサイズが100kbyte以下の領域では、データ圧縮・伸長処理時間はほぼ同じであり、deflate、LZMAいずれの方式も100kbyteまではデバイスに関係なく10ms以下で処理されている。これはデータ(圧縮)に必要な最小限の処理遅延を示しており、メソッドの初期化や終了などの処理オーバーヘッドを含み、不可避なものである。100kbyte以上のデータ領域では、処理時間はデータサイズに比例して増加した。一方、データの暗号化処理時間は、データの圧縮処理時間と同じ傾向を示している。ただし、MacBookは他のデバイスよりも高い性能を示した。AIR-020はJetsonプラットフォームを搭載しているが、データ圧縮や暗号化のような汎用処理では、AI最適化メカニズムが有効に機能しなかった。MacBookは、強力なエンドユーザープロセッサを搭載しているため、テスト対象のデバイスの中で最高のパフォーマンスを発揮した。一方、エッジ側のWSNデバイスは屋外での使用を考慮する必要があり、放熱や安定性の問題から、処理遅延は約100msと妥協したスペックになっている。
図31–32の結果に対しスマートシティアプリケーションにおけるICWSNの展開に与える影響について考察する。エッジ側ノードデバイスの処理遅延時間が約100ms以下であることが分かった。すなわち、この結果として、遅延が大きな問題とならないアプリケーションサービス、遅延に敏感でないアプリケーションサービス、例えば、データ収集間隔が1時間(または1日)のものについては問題にならない。災害に強いスマートシティアプリケーションのための河川監視システムでは、通常気象条件下では1時間ごとのセンシングデータが必要であるが、災害が発生した場合はこの間隔が20分以下に短縮される可能性があるが問題にならない。
キャッシングデータの無線伝送を実現するために、別のアプローチを試みた。ICWSNのネットワーク層は、無線通信(有線ネットワークとは異なり)と同じブロードキャストベースのデータ転送である。これは、ICWSNが無線通信と適した組み合わせであることを意味しているが、ブロードキャストベースの無線伝送においては、電波のオーバヒアリング現象にさらされる。この欠点を利点に変えるため、建設的干渉とネットワーク符号(network coding; NC)技術に基づく協力通信を検討した実績がある。当該手法においては、データ送信後にアシストフェーズを設け、送信元ノード周辺の協力ノードが、ダイバーシチ利得を得るために余分なデータを送信している。ここでは、階層変調技術を活用することでアシストフェーズを排除することを目指し、新たなデータキャッシングを指示する無線伝送方式の初期検討を行った。
無線通信システムにおいて、柔軟なデータレートを実現するために、一般的に、異なる変調方式とエラー訂正符号化方式を組み合わせた設計としている。また、無線デジタルテレビ放送システムにおいては、階層変調技術を用いて複数の情報ビットを重ね合わせることで、固定データレートの受信デバイスとの下位互換性を保ちつつ、ある程度の柔軟性を実現させている。ICWSNとテレビ放送システムは、ブロードキャストベースである点が共通していることに注目し、また階層変調技術の概念を拡張して2つの異なる情報源を統合できる方式が開発されている。ここでは、この発想に着想を得て、アシストフェーズにおける余計なデータ伝送を排除することを図った。初期検討としては、階層変調技術に基づく協調通信方式の青写真を示し、予備評価として基礎特性を評価した。
階層変調技術を用いた無線通信システムにおいては、図33に示すように複数の多様な情報を一次情報と二次情報に分類して重ね合わせる。提案手法においては、オリジナルデータを一次情報、協力ノードの通信に必要なデータを二次情報に割り当てる。これらの情報信号は、デジタル無線通信で一般的に使用される、QPSK方式利用して変調のうえ重畳させることにより、16-QAM方式と類似した信号を生成可能である。提案手法で用いる階層型QPSK/16-QAM方式は、情報のマッピングルールが通常とは異なり、一次情報は16-QAMの上位2ビットに、二次情報は下位2ビットに割り当てる。これにより、受信側ノードにおいては、階層変調技術に対応しているノードは、一次情報および二次情報を分離することが可能である。一方、階層変調技術に対応していないノードにおいては、QPSK方式に従い一次情報を復元することが可能であるため互換性を維持している。
提案手法の基礎評価として、計算機シミュレーション評価を行った結果を図34に示す。図34(a)は受信可能な一次情報と二次情報のカバレッジ範囲の比率を、階層変調技術技術の主要パラメータに対して示している。(b)に示すように、提案手法における協力ノードは、全体のノード数の増加に伴って増大するが、通信範囲内のノードに対する比率は一定であった。(c)は、階層変調技術に対応しており、それが利用可能なノードが一定の割合で共存する場合、二次関数的に協力ノード数が増大することを示している。一方、(d)は、いくつかの変動要因の下では、それが一次関数的に増加することを示している。これらの初期シミュレーションの結果は、提案された方式が効果的に機能する条件を明確にする必要があることを示しており、これは今後の継続的似研究をすすめ、その結果に基づくシステム設計を行う必要がある。
Ⅳ.F. 研究開発項目3-b-①-ⅰ)プロトタイプ:3Dセンサシステム(基礎設計)(㋿4年度)
産業用の組込みコンピュータとして実績のあるアドバンテック株式会社のMIC-710AIXをベースとした試作機を実装してきた。研究開発項目2-d-ⅰ)において、可搬タイプノードの実装開発をすすめてきた。プロトタイプネットワーク環境の構築および基礎評価の実施に関して、研究開発項目2-d-ⅰ)で実装したテストデバイスを用いて、ICWSNにおけるミリ波の応用可能性について基礎評価を行った。具体的には、ユーザ端末とセンサノードの1対1通信を想定し、ユーザ端末はMacBookとTerragraph親機、センサノードは研究開発項目2-d-ⅰ)の試作デバイスとTerragraph子機を各々組み合わせた。計測項目として、iPerf3によるTCPスループット、ICNプラットフォームであるCefore上のICNスループットも併せて測定した。ICNスループットの計測に関しては、スタートアップミーティングの際にいただいた、アプリケーションレベルでの検証についても実施するべきというコメントを受けて実施した。基礎評価を通じて、ミリ波の伝搬特性は距離減衰よりも降雨、樹木・葉、無線伝送リンクを遮る人の影響を大きく受け、実験中に人が横切るだけでスループットが最大50%程度に低減することを確認した。また、3Dセンシングデータを無線伝送するために十分なスループットが得られることも分かった(図35–37)。
ここでの計測実験において、Terragraphの送受信器間の伝送リンクの水平面を考慮することなく計測した場合、10%程度のスループット低下が見られた。Terragraphにおいてはビームフォーミング技術の働きにより水平面に対するアンテナの方向調整は許容されると考えていたが、その仰角によるスループット低下の影響について調査する必要があることが明らかになった。なお、先述の基礎評価においては、レーザ測距計を用いて、アンテナ間の距離と水平面を一致させて実験を行っている。以上を考慮したうえで、電波暗室(反射波の影響を排除された環境)において、仰角を変化させることによるスループット低下の影響を評価した。具体的には、Terragraphの親機と子機の疎通確認、スループット計測、Ceforeを用いたコンテンツ送受信テストを実施した。このとき、Terragraphの親機・子機のアンテナ角度を0°–15°まで5°ごとに変化させたときのスループットを計測した結果期待される試験結果が得られた(図38)。上空ノードやスマートシティでの展開を考えるとき、さらなるビームフォーミングの性能を評価する必要があることも分かった。
Ⅳ.G. 研究開発項目3-b-①-ⅱ)プロトタイプ:3Dセンサシステム(テスト運用)(㋿5年度)
実フィールドにおいてプロトタイプネットワークを構築のうえテスト運用実施する。研究開発項目2-d-ⅱ)と連携し、KOIL Mobility Fieldだけではなく、福岡大学近郊地においてその一部の機能を再現させることにより、多面的な運用評価ができるようにした。実フィールドにおいてプロトタイプネットワークを構築のうえ、地対空統合ICWSN環境でのネットワーク特性について評価した。ここでの実験は野球場のテストフィールドで実施し、図39に示すような上空ノード(ARN)装置を実装した。ARNデバイスは、カスタマイズされたBUDデバイス、カメラ、および2つのTerragraphデバイスから構成され、産業用無人航空機(UAV)に搭載した。TerragraphはPBSとSNとの通信に使用され、TerragraphのペアはPBSとARN間を接続し、もう1つはARNとSN間を接続するために使用している。したがって、アンテナは水平面と地上面を向けた。
実験ネットワークは図40に示す構成として、ユーザ端末として、PBSに直接接続したPCを使用し、PCとBUDデバイスにICNプラットフォームのCeforeをインストールし、ユーザ端末からSNへのデータ転送が適切に行われるようにFIBを設定した。すなわち、SN–RNとRN–PBSにそれぞれ異なるサブネットマスクのネットワークを割り当て、PBSからARN経由でSNに中継する際の名前とアドレスのマッピングルールとしてFIBテーブルを設定した。ARNはRAM上にキャッシュ機能を持ち、同じデータの別の要求に対して応答することができる。
Ⅳ.H. 研究開発項目3-b-①-ⅲ)プロトタイプ:3Dセンサシステム(横展開を含めた実証実験)(㋿6年度)
㋿5年度に実施し継続中のテスト運用を踏襲し、他機関との連携や横展開を見据えた実証評価を実施した。ここでは、地対空統合ICWSNの実証実験として、マルチホップ(今回の実験では3ホップ)環境下での無線通信リンクの信頼性(安定性)について検証することを目的とする。本検証を実施するためには、複数の上空ノードを用意する必要があるため、芝浦工業大学が保有するスマートポールを用いた上空ノードを模擬することが可能な環境を用いて評価した。図41に実験ネットワークの構成を示す。KOIL Mobility Fieldに敷設されたTerragraph親機の直下にユーザ端末を想定したコンピュータを接続した。SNは研究開発項目2-d-ⅴ)で実装開発したゼロタッチノードデバイスを使用して、無線インタフェースとしてTerragraph子機を接続した。上空ノードによる中継ノードとして、スマートポールにはTerragraph子機を2台搭載したうえで2組準備して、Terragraph親機とゼロタッチノードデバイスのリンクおよび上空ノード間のリンク、合計で3ホップ構成とした実証実験ネットワークを構築した。各々の機材に対し、同一ネットワークとなるように固定IPを割り当てた。
KOIL Mobility Fieldでの実験ネットワークの構築に関して、図42–43に示すような2つのシナリオを想定した。すなわち、すべてのノードを直線的に配置する場合および無線リンクを垂直に折り曲げた場合である。これら2つのシナリオに対し、基本的なネットワーク特性を計測した。図44–45に実験風景を示す通り、上空ノードを模擬したスマートポールの設置およびセンサノードの設置について示す。iPerf3を用いたTCPスループット特性を計測した結果、今回採用したTerragraphの上限である1Gbit/sに相当するスループットを得ることを確認した。この結果を踏まえて、上空ノードを介してマルチホップ環境下でのミリ波無線通信の安定的な伝送が実現可能であることが示された。
Ⅴ. おわりに
本研究開発項目では、自己成長するデジタルツインを構築する技術として、情報指向型ネットワークを導入した無線センサネットワーク(information-centric wireless sensor network; ICWSN)において、高信頼性データキャッシュ技術を開発した。
謝 辞
This work was partly supported by NICT Japan, Grant Number JPJ012368C05601. We are grateful to Dr. Kenji Kanai and Dr. Taku Yamazaki for their helpful discussions, and to Nogata City, Advantech Japan, BeMap, Haft, Panasonic, and TEAD for their help with the experiments.
